چگونه فن های سانتریفیوژ با چرخش عقب EC مصرف انرژی و نویز را کاهش می دهند؟

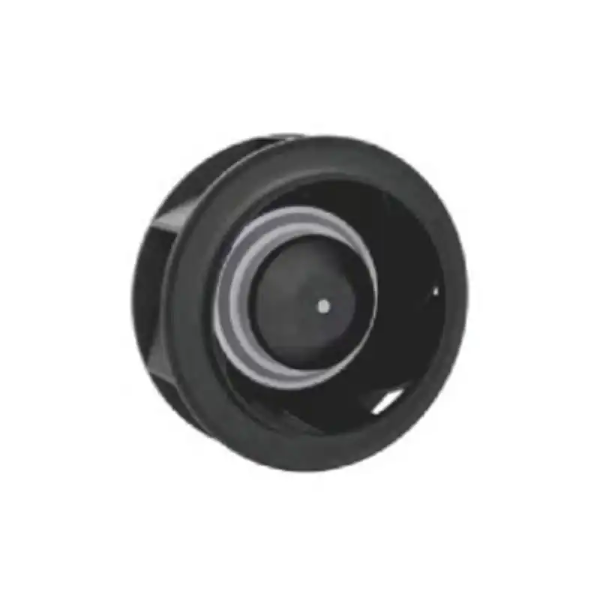

در سیستم های تهویه و هواساز مدرن، تقاضا برای راندمان بالاتر و تاثیر صوتی کمتر هرگز بیشتر نبوده است. از جمله راه‌حل‌های مؤثر اما اغلب سوء تفاهم‌شده هستند فن های سانتریفیوژ با چرخش عقب EC . این فن‌ها فن‌آوری موتور جابه‌جایی الکترونیکی (EC) را با طرح‌های پروانه منحنی به عقب یا مایل به عقب ترکیب می‌کنند و مشخصات عملکردی را ارائه می‌دهند که به طور قابل‌توجهی میزان کشش الکتریکی و صدای عملیاتی را کاهش می‌دهد. درک مکانیسم های دقیق پشت این مزایا به مهندسان، مدیران تاسیسات و طراحان سیستم کمک می کند تا انتخاب های آگاهانه ای برای محیط های پایدار و راحت داشته باشند.

فناوری اصلی در پس پس انداز

برای درک اینکه چگونه فن های گریز از مرکز کج به عقب EC مصرف انرژی را کاهش می دهد، باید دو جزء اصلی را از هم جدا کرد: نوع موتور و هندسه تیغه.

موتور EC اساسا یک موتور DC بدون جاروبک با الکترونیک کنترل هوشمند یکپارچه است. برخلاف موتورهای القایی AC سنتی که با سرعت های ثابت بر اساس فرکانس خط (50/60 هرتز) کار می کنند، موتورهای EC برق AC ورودی را به DC تبدیل می کنند و سپس از مدولاسیون عرض پالس برای تولید میدان مغناطیسی دوار استفاده می کنند. این امکان تنظیم دقیق سرعت را بدون تلفات ذاتی درایوهای فرکانس متغیر خارجی (VFD) فراهم می کند. مهمتر از آن، موتورهای EC راندمان بالایی را در محدوده عملیاتی گسترده حفظ می‌کنند - اغلب حتی در بارهای جزئی از 85٪ فراتر می‌رود، در حالی که یک موتور القایی AC ممکن است در هنگام دریچه گاز راندمان را به 50 تا 60٪ کاهش دهد.

طراحی پروانه کج به عقب، هوشمندی موتور را تکمیل می کند. با چرخش پروانه، هوا به صورت محوری وارد شده و به صورت شعاعی تخلیه می شود. تیغه های خمیده به عقب هوا را با استفاده از نیروی گریز از مرکز، اما با زاویه تیغه ای که از جهت چرخش متمایل می شود، به بیرون فشار می دهند. این هندسه چندین مزیت آیرودینامیکی دارد:

عدم وجود ناحیه اضافه بار به این معنی است که موتور جریان کمتری می کشد حتی زمانی که سیستم جریان هوا را محدود می کند، بر خلاف فن های منحنی رو به جلو که ممکن است در دمپرهای بسته انرژی بیش از حد مصرف کنند. این ویژگی ذاتی به طور مستقیم برق هدر رفته را کاهش می دهد.

مکانیسم های کاهش انرژی در عمل

صرفه جویی در انرژی از فن های سانتریفیوژ EC با کج به عقب از سه مسیر متمایز ناشی می شود: راندمان موتور، مقیاس بندی قانون میل ترکیبی، و حذف تلفات کنترل خارجی.

1. راندمان موتور و درایو.
یک موتور القایی AC استاندارد با یک VFD تلفات هارمونیک را تجربه می کند و معمولاً با راندمان 75 تا 82 درصد در سرعت 50 درصد کار می کند. یک موتور EC با کموتاسیون یکپارچه خود، 88 تا 92 درصد راندمان را در همان محدوده به دست می آورد. این تفاوت بی‌اهمیت نیست - برای یک پنکه سالانه 8000 ساعت با بار جزئی کار می‌کند، نوع EC می‌تواند قبل از محاسبه منحنی فن، مصرف انرژی مرتبط با موتور را 15 تا 20 درصد کاهش دهد.

2. سازگاری قانون قرابت.
قوانین وابستگی بیان می کند که قدرت فن با مکعب سرعت تغییر می کند. کاهش 20 درصدی سرعت مصرف برق را تا 50 درصد کاهش می دهد. از آنجایی که فن‌های گریز از مرکز کج به عقب EC امکان کنترل یکپارچه سرعت را بدون VFD‌های خارجی فراهم می‌کنند، اپراتورها می‌توانند جریان هوا را دقیقاً با تقاضا مطابقت دهند. این روش‌های بیهوده مانند دویدن با سرعت کامل و خروج هوای اضافی با دمپرها یا دریچه‌های بای پس را حذف می‌کند. هر 10 درصد کاهش سرعت، تقریباً 27 درصد انرژی کمتری را به همراه دارد که یک صرفه جویی مستقیم و قابل تکرار است.

3. کاهش اثر سیستم.
تیغه های کج به عقب پروفیل سرعت خروجی یکنواخت تری ایجاد می کنند و تلاطم پایین دست را کاهش می دهند. اغتشاش کمتر به معنای کاهش فشار استاتیکی در کانال ها، فیلترها و سیم پیچ ها است. در نتیجه، فن برای غلبه بر مقاومت سیستم به انرژی دورانی کمتری نیاز دارد. اندازه‌گیری‌های میدانی به‌طور مداوم نشان می‌دهند که جایگزینی یک فن معمولی منحنی رو به جلو با یک فن سانتریفیوژ EC با عملکرد مشابه می‌تواند قدرت کل سیستم را 30 تا 45 درصد حتی قبل از بهینه‌سازی کنترل‌ها کاهش دهد.

کاهش نویز: ریشه های آیرودینامیکی و الکتریکی

صدای ناله با فرکانس بالا و سر و صدا با فرکانس پایین شکایات رایج طرفداران سنتی است. فن‌های سانتریفیوژ با چرخش رو به عقب EC به نویز در منابع آن - هم آیرودینامیکی و هم الکترومغناطیسی - رسیدگی می‌کنند.

کاهش نویز آیرودینامیکی
تیغه های خمیده به عقب در مقایسه با تیغه های خمیده به جلو یا شعاعی، جداسازی لایه مرزی و ریزش گردابی کمتری ایجاد می کنند. هوا به آرامی در امتداد سطح تیغه جریان دارد و با شدت تلاطم کمتر تخلیه می شود. این به طور مستقیم نویز پهنای باند را کاهش می دهد، به خصوص در محدوده 500-2000 هرتز - مزاحم برای شنوایی انسان. علاوه بر این، از آنجایی که فن برای همان کار با سرعت های نوک پایین تر کار می کند (به دلیل ضریب فشار بالاتر)، منبع نویز غالب - فرکانس عبور پره - در دامنه به سمت پایین تغییر می کند.

حذف هارمونیک های مکانیکی و الکتریکی
موتورهای AC سنتی با VFD ها اغلب صدای مغناطیسی انقباض قابل شنیدن (یک ناله با صدای بلند) و موج گشتاور در فرکانس های سوئیچینگ تولید می کنند. طرح کموتاسیون سینوسی موتور EC، همراه با شکل‌دهی دقیق جریان، این مصنوعات را به حداقل می‌رساند. نتیجه خروجی گشتاور نرم‌تر و کاهش سطح نویز الکترومغناطیسی به میزان 5-8 دسی‌بل (A) در مقایسه با معادل‌های AC مبتنی بر VFD در شرایط جریان هوای یکسان است.

نویز عملیاتی در جریان کم
فن های معمولی در جریان کاهش یافته ممکن است وارد مناطق ناپایدار شده و باعث افزایش یا چرخش توقف شوند. این پدیده‌ها نویز ریتمیک و ضربانی ایجاد می‌کنند که می‌تواند از طریق کانال‌ها به فضاهای اشغال شده حرکت کند. فن های گریز از مرکز با کج به عقب EC از این امر اجتناب می کنند زیرا منحنی فشار مسطح و بازخورد سرعت فعال نقطه کار را از حد نوسان دور نگه می دارد. حتی در 20 تا 30 درصد جریان کامل، نویز عمدتاً به جای تکانشی آیرودینامیک باقی می ماند و باعث می شود کمتر قابل توجه باشد و با خاموش کننده های غیرفعال کاهش یابد.

مزایای غیرمستقیم که ارزش را تقویت می کند

مصرف انرژی کمتر و کاهش صدا تنها مزیت آن نیست. چندین اثر ثانویه مورد را برای فن‌های گریز از مرکز کج به عقب EC تقویت می‌کند.

• ردپای فیزیکی کوچکتر راندمان آیرودینامیکی بالاتر به یک پروانه کوچکتر اجازه می دهد تا همان حجم هوا را جابجا کند و ابعاد محفظه فن را کاهش دهد و چیدمان تجهیزات فشرده تری را امکان پذیر می کند.
• کاهش بارهای خنک کننده در داخل ساختمان گرمای تلف شده از موتور به حداقل می رسد زیرا موتور EC تلفات حرارتی بسیار کمتری نسبت به موتور AC تحت بار جزئی ایجاد می کند. در فضاهای بسته مانند واحدهای انتقال هوا یا محفظه های الکترونیکی، این امر بار سیستم های خنک کننده را کاهش می دهد.
• نصب و نگهداری ساده بدون VFD های خارجی، کنتاکتورها یا سیم کشی کنترل جداگانه، فن می تواند سریعتر راه اندازی شود. اجزای کمتر به معنای نقاط خرابی کمتر و هزینه های خدمات طولانی مدت کمتر است.
• رعایت مقررات سختگیرانه. اکنون بسیاری از حوزه‌های قضایی درجه‌های کارایی فن (FEG) یا استانداردهای عملکرد انرژی (MEPS) را اعمال می‌کنند. فن های سانتریفیوژ کج رو به عقب EC به راحتی این الزامات را برآورده می کنند یا از آنها فراتر می روند و از تاخیر در پروژه و جریمه های مقاوم سازی جلوگیری می کنند.

ادغام عملی در سیستم های HVAC و صنعتی

اتخاذ این فناوری فن نیازی به طراحی مجدد کل سیستم های هوا ندارد. فن های گریز از مرکز کج به عقب EC در پیکربندی های محفظه استاندارد (SWSI، DWDI) موجود هستند و می توانند در واحدهای موجود که در آن ابعاد موتور و چرخ مطابقت دارند، به روز شوند. برای ساخت‌های جدید، طراحان سیستم می‌توانند کویل‌های گرمایش و سرمایش را کاهش دهند، زیرا فن جریان هوای ثابت‌تری را در برابر مقاومت متغیر ارائه می‌کند – که نتیجه مستقیم مشخصه فشار مسطح است.

ادغام کنترل ساده است. اکثر فن های EC سیگنال های 0-10 V، PWM یا حتی سیگنال های مستقیم Modbus RTU را می پذیرند. این به سیستم های مدیریت ساختمان اجازه می دهد تا سرعت فن را بر اساس سنسورهای CO2، دمای اتاق یا فشار استاتیک کانال بدون سخت افزار رابط اضافی تعدیل کنند. عیب‌یابی داخلی همچنین بازخورد بلادرنگی در مورد مصرف انرژی، سرعت و ساعات اجرا ارائه می‌کند و استراتژی‌های تعمیر و نگهداری پیش‌بینی‌کننده را ممکن می‌سازد.

پرداختن به باورهای غلط رایج

برخی از شکاکان استدلال می کنند که هزینه اولیه فن های سانتریفیوژ EC با کج به عقب بیشتر از جایگزین های ساده AC است. در حالی که در سطح جزء درست است، هزینه کل مالکیت داستان متفاوتی را بیان می کند. صرفه جویی در انرژی به تنهایی معمولاً در مدت 8 تا 18 ماه برای برنامه های کاربردی مداوم، حق بیمه را بازیابی می کند. شکایات نویز که اغلب منجر به تغییرات میدانی گران قیمت مانند محفظه های صوتی یا صدا خفه کن می شود، به طور قابل توجهی کاهش می یابد یا به طور کلی حذف می شود. علاوه بر این، بدون VFD ها و فیلترهای هارمونیک مرتبط با آنها، هزینه کلی سیستم ممکن است خنثی یا حتی کمتر باشد.

تصور نادرست دیگر این است که فن های کج به عقب برای جریان هوای کثیف مناسب نیستند. در واقع، ماهیت خود تمیز شوندگی تیغه‌های خمیده به عقب - که در آن نیروی گریز از مرکز، ذرات را به سمت بیرون پرتاب می‌کند تا اینکه اجازه تجمع روی صفحه تیغه را بدهد - آنها را در کاربردهای گرد و غبار سبک قوی‌تر از طرح‌های منحنی جلو می‌کند. برای ذرات سنگین، پوشش ها یا مواد خاصی بدون به خطر انداختن کارایی موتور EC در دسترس هستند.

نتیجه گیری

کاهش مصرف انرژی و سر و صدا به طور همزمان یک چالش مهم در تجهیزات الکترومکانیکی است، اما فن‌های گریز از مرکز کج به عقب EC این امر را از طریق طراحی مبتنی بر فیزیک به جای مصالحه انجام می‌دهند. موتور EC تلفات VFD های خارجی را حذف می کند و راندمان بالایی را در سرعت های جزئی حفظ می کند، در حالی که پروانه کج به عقب از اضافه بار جلوگیری می کند، جریان هوا را تثبیت می کند و صدای تولید شده توسط تلاطم را کاهش می دهد. آنها با هم، تطابق دقیق جریان هوا را با تقاضای بلادرنگ، کاهش 30 درصد یا بیشتر و کاهش سطوح فشار صدا تا چندین دسی بل بدون درمان های صوتی پرهزینه، امکان پذیر می کنند.

برای صاحبان تأسیسات که به دنبال قبوض کمتر و تجهیزات کمتر سرزده هستند، برای مهندسانی که وظیفه دارند استانداردهای عملکرد را رعایت کنند، و برای ساکنانی که صرفاً خواهان فضاهای آرام و راحت هستند، این فن ها نشان دهنده یک تکامل عملی و اثبات شده در فناوری حرکت هوا هستند. سوال دیگر این نیست که آیا آنها را بپذیریم یا نه، بلکه این است که سیستم های موجود با چه سرعتی می توانند برای درک مزایای آن ارتقا یابند.
